Вагонные весы | ВЖ-ДО-150т-Д2


ВЖ-ДО-150т-Д2 (вагонные весы)

добавить к сравнению

добавить к сравнению


НазваниеВЖ-ДО-150т-Д2
Артикул04969
Раздел каталога / Вагонные весы
ПроизводительФизтех
НПВ150т
Все вопросы, касающиеся данной модели вы можете уточнить
у наших менеджеров по тел. +7 (495) 649-64-44



ОписаниеТехнические характеристикиФункцииСертификат

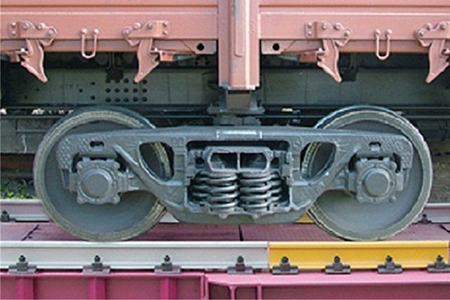

Вагонные весы ВЖ-ДО-150т-Д2

Вагонные весы ВЖ-ДО-150т-Д2 предназначены для поосного взвешивания железнодорожных вагонов и состава в целом. Эти весы пригодны для взвешивания любых вагонов и любых типов грузов (твердых, жидких и сыпучих). Весы ВЖ-ДО-150т-Д2 предназначены для взвешивания грузов в движении в любом направлении, но возможно также поосное взвешивание в статике. В таком случае сумма результатов взвешивания осей дает более точный результат.
Вагонные весы ВЖ-ДО-150т-Д2 состоят из грузоприемного устройства, установленного на весоизмерительных тензодатчиках, и весового терминала, отображающего результат взвешивания. Грузоприемное устройство весов имеет модульную конструкцию и встраивается непосредственно в железнодорожный путь.


Руководство по эксплуатации Физтех ВЖ-ДО

Варианты исполнения вагонных весов ВЖ-ДО-150т-Д2
Комплект поставки вагонных весов ВЖ-ДО-150т-Д2
Способы установки вагонных весов ВЖ-ДО-150т-Д2
Электронные составляющие вагонных весов ВЖ-ДО-150т-Д2
Опции к вагонным весам ВЖ-ДО-150т-Д2

Метрологические и технические характеристики вагонных весов ВЖ-ДО-150т-Д2

НПВ (в динамике), т 150
НПВ (в статике), т 25 (на ось)
Дискретность (в динамике), кг 50
Дискретность (в статике), кг 10
Длина весов с подъездными рельсами, м 7,5
Скорость проезда при взвешивании, км/ч 5...10
Скорость проезда без взвешивания, км/ч до 40
Погрешность в эксплуатации в динамике,
в % от измеряемого веса
0,5, 1, 2*
Класс пылевлагозащиты IP-68
Диапазон рабочих температур, °C от -50 до +50
Материал датчиков нержавеющая сталь
Безопасная перегрузка 200% от НПВ
Тип интерфейса RS-232

*Конкретное значение зависит от длины, прямолинейности и горизонтальности путей в месте установки весов.

Варианты исполнения вагонных весов ВЖ-ДО-150т-Д2

1. "Стандарт". Весы предназначены для установки на участках со стандартной интенсивностью движения.
2. "Экстра". Весы имеют усиленные подъездные участки и предназначены для установки на участках с повышенной интенсивностью движения (прохождение составов чаще, чем раз в полчаса).

Комплект поставки вагонных весов ВЖ-ДО-150т-Д2

1. Модули для сборки грузоприемной платформы.
2. Комплекты деталей для установки.
3. Соединительная коробка.
4. Кабельная разводка.
5. Весовой терминал.
6. Комплект современного программного обеспечения.
7. Комплект документации.

Способы установки вагонных весов ВЖ-ДО-150т-Д2

Фундаментный Стандартный способ установки.
Весы устанавливаются на железобетонный фундамент.
Преимущества: классический способ установки вагонных весов. Обеспечивает надёжную работу в сложных климатических условиях.
Бесфундаментный Способ является эксклюзивной разработкой ГК "ФизТех". Весы устанавливают в яму в балластной призме пути, соединяют рельсы стыковыми скреплениями, засыпают балластом (щебнем) и утрамбовывают.
Преимущества: отсутствие фундаментных работ позволяет добиться существенного удешевления установки. Работы по монтажу заметно упрощаются и занимают не более одного дня.

Электронные составляющие вагонных весов ВЖ-ДО-150т-Д2

Весовые терминалы используются для отображения веса груза и управления процессом взвешивания. Для вагонных весов ВЖ-ДО-150т-Д2 весовой терминал подбирается в зависимости от условий эксплуатации и необходимых потребителю функций. Имеется выбор терминалов с различными степенями пылевлагозащиты, с возможностью автономной работы, в корпусе из пластика или металла, с различными интерфейсами и функциональными возможностями. Все весовые терминалы, поставляемые с вагонными весами ВЖ-ДО-150т-Д2, имеют светодиодную индикацию и пленочную клавиатуру, устойчивую к загрязнениям.

Весовые датчики. При изготовлении весов ВЖ-ДО-150т-Д2 используются надёжно зарекомендовавшие себя датчики колонного типа из нержавеющей стали - FLINTEC и SigmaTech.
Оба типа датчиков имеют надежную защиту от проникновения пыли и влаги и сохраняют работоспособсность даже в затопленном состоянии.

Тип датчиков FLINTEC SigmaTech
Диапазон рабочих температур по ГОСТ 15150, °С Предельных от -70 до +80 от -60 до +70
Номинальных от -50 до +50 от -30 до +40
Класс пылевлагозащиты IP-68
Материал изготовления Нержавеющая сталь 17-4PH (Х17Н4)
Весовой датчик FLINTEC для вагонных весов ВЖ-ДО-150т-Д2 Весовой датчик SigmaTech для вагонных весов ВЖ-ДО-150т-Д2
Весовой датчик FLINTEC Весовой датчик SigmaTech

Опции к вагонным весам ВЖ-ДО-150т-Д2

Дополнительные индикаторные табло

Выносной индикатор для вагонных весов ВЖ-ДО-150т-Д2

Выносные красные светодиодные индикаторные табло с крупными цифрами.

Тип индикатора ДИ1 ДИ2
Класс пылевлагозащиты IP-54
Диапазон рабочих температур, °С от -25 до +60
Источник питания от сети 220 В
Материал изготовления сталь пластик
Высота цифр, мм 80 130
Габаритные размеры, мм 545 × 55 × 180 780 × 60 × 260
Масса, кг 3,9 6,1

Радиоканал

Опция - комплект оборудования, позволяющий передавать данные от весов к ПК на растояние до 1 км без прокладки кабеля.

Блок управления дозированием

Позволяет отгружать заданное количество продукта в вагон, стоящий на весах. При достижении заданного веса блок автоматически выдает команду на остановку подачи продукта.

Система комплексного учета и видеорегистрации

Система комплексного учета "ФСУ "ЖД" позволяет полностью автоматизировать процессы регистрации, учета и контроля движения грузов с занесением информации как в собственную базу данных, так и в системы на базе 1С 7.7 и 8.0 – 8.2.

Наиболее эффективным способом автоматизированного учета грузового железнодорожного потока является система, основанная на автоматическом распознавании номеров вагонов. Номер вагона располагается с каждой его стороны в одном или двух местах, соответственно, на распознавание номеров используется от 1-ой до 4-х камер.
Для работы системы в суровых климатических условиях возможен заказ специального морозостойкого комплекта оборудования с рабочей температурой до -60 °С.

Система выполняет следующие функции:
• Распознавание номера вагона.
• Запись данных о взвешивании с привязкой к номеру вагона.
• Ведение протокола обо всех изменениях в записях, произведенных вручную.
• Видеофиксация момента взвешивания.
• При задании массы тары - выдача предупреждения при несоответствии массы пустого вагона («Тары»), т.е. о возможных ошибках или махинациях.

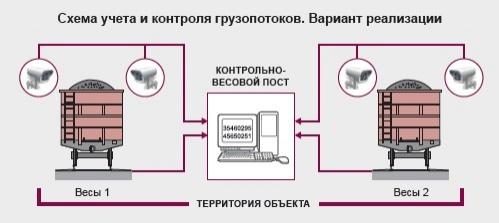

Автоматическая система учета и регистрации вагонных весов ВЖ-ДО-150т-Д2 Схема организации видеоконтроля для железнодорожных весов ВЖ-ДО

Преимущества вагонных весов ВЖ-ДО-150т-Д2

• Автоматическое исключение веса локомотива из веса состава как при тяге, так и при толкании.
• Автоматическая регистрация направления и скорости движения состава.
• Автоматическое распознавание любых типов вагонов с занесением их общего и поосного веса в базу данных.
• Возможность вывода итогового веса на дополнительное дублирующее табло.
• Встроенная защита от импульсных электромагнитных помех, в том числе высоковольтных.
• Весы имеют сертификат взрывобезопасности 0ExiallCT6X.
• 5 лет гарантии от производителя.

Вагонные весы ВЖ-ДО-150т-Д2 имеют прочную конструкцию, рассчитанную на длительную эксплуатацию в тяжелых климатических условиях и при большом потоке ж/д транспорта. Весы имеют систему обеспечения точности и неизменности показаний при длительной эксплуатации:
1. Растяжки, удерживающие весоизмерительные платформы от смещения как в продольном, так и в поперечном направлениях.
2. Весоизмерительные платформы сохраняют точное горизонтальное положение даже в момент наезда на их края, поэтому дополнительные погрешности не возникают, а точность взвешивания остаётся стабильно высокой.

Сигнал весов ВЖ-ДО-150т-Д2 передается в цифровом виде, что имеет ряд преимуществ по сравнению с аналоговым:

• Повышенная надежность всей весоизмерительной системы.
• Ускоренное определение веса.
• Наличие нескольких диапазонов взвешивания и возможность настройки калибровочных коэффициентов каждого датчика повышают точность весов.
• Определение неравномерности продольной и поперечной загрузки вагонов.
• Высокая помехоустойчивость: сигнал может передаваться на расстояние до 1 км без применения дополнительных устройств.
• Можно удаленно проводить диагностику каждого дачика по отдельности.

Весы отвечают требованиям ГОСТ 29329-92, сертифицированы и внесены в Государственный реестр средств измерения под № 19242-03, зарегистрированы в реестре средств измерений, допущенных к применению в ОАО "РЖД" (свидетельство о регистрации № МТ 041.2008).

Вагонные весы ВЖ-ДО-150т-Д2 имеют 5-летний срок гарантии от производителя (при выполнении профилактических регламентных работ).




Производитель оставляет за собой право вносить изменения в конструкцию и комплектацию изделий без предварительного уведомления!

Внимание! Вся представленная на сайте информация, касающаяся размеров, материалов, особенностей конструктива и функционала, носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 (2) Гражданского кодекса Российской Федерации. Для получения уточняющей информации, пожалуйста, обращайтесь по телефону (495) 649-64-44
