Системы динамического контроля | AND AD4961-6K-3050


AND AD4961

добавить к сравнению

добавить к сравнению


НазваниеAND AD4961-6K-3050
Артикул06615
Раздел каталога / Системы динамического контроля
ПроизводительAND
Все вопросы, касающиеся данной модели вы можете уточнить
у наших менеджеров по тел. +7 (495) 649-64-44

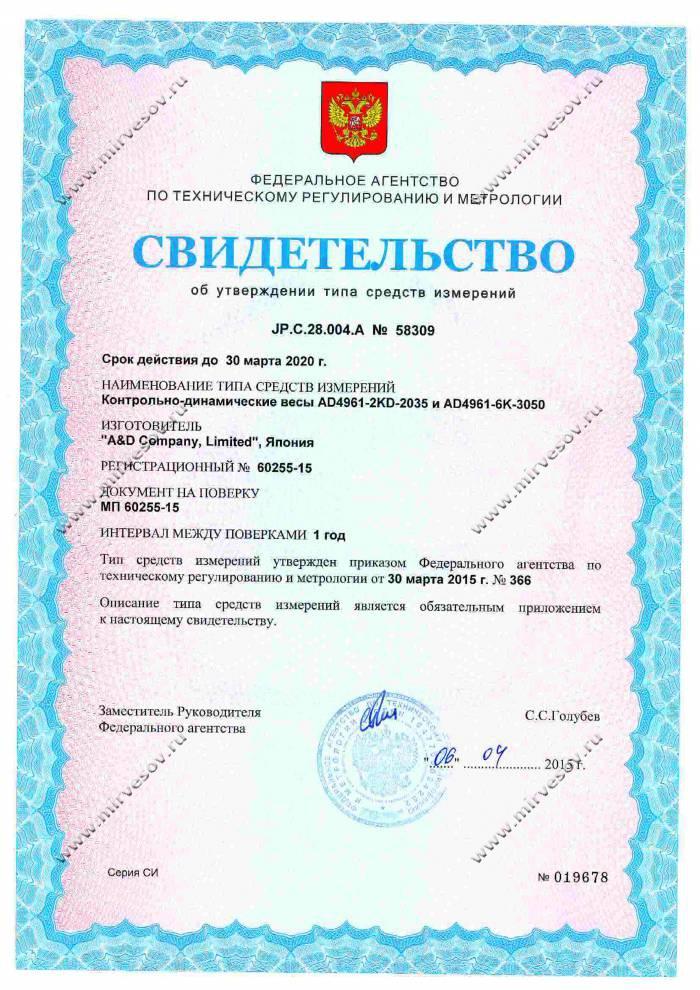

ОписаниеТехнические характеристикиТех. хар-киФункции и опцииОпцииСертификат

Система динамического контроля AND AD4961

Система динамического контроля AND AD4961 (чеквейер) - это часть комплексной программы контроля качества, которая контролирует вес продуктов движущихся по технологической линии, классифицирует их согласно заданным весовым зонам, и сортирует или отбраковывает эти продукты в соответствии с их классификацией. AND AD4961 взвешивают каждую единицу продукта на производственной линии. Таким образом, обеспечивается возможность сбора данных сплошного контроля продукции, включая счетчики продукции, отслеживание партий, значения общей массы, массы годных и массы отбракованных продуктов. Данные и показатели, полученные, в результате работы AND AD4961 используются для более точного дозирования и удержания себестоимости продукции в заданных рамках.

Сферы применения системы динамического контроля AND

• Пищевая промышленностиь, требующая повышенных гигиенических требований и возможности по тщательной чистке и мойке оборудования.
• На химических и косметических производствах - на стадии, когда продукт разлит или засыпан в тубы и контроль недо- и (или) перевеса очень важен для экономии на больших партиях или при высокой стоимости продукта.
• Логистические и распределительные центры, где находят применение системы динамического контроля, позволяющие разделять продуктовые потоки по массе в заранее заданных диапазонах.

Области применения системы динамического контроля AND AD4961

• Контроль упаковок для обнаружения недо- и (или) перевеса.
• Обеспечение соответствия требованиям нормативов по нетто-содержимому фасованных продуктов.
• Контроль комплектности и выявление упаковок с отсутствующими компонентами (этикетки, инструкции, крышки, листовки или продукты).
• Выявление некомплекта коробок, бутылок, пакетов или банок в групповой упаковке.
• Проверка упаковок со смешанным содержимым на соответствие заданным значениям массы для поддержания соотношения твердой и жидкой составляющих в пределах, установленных стандартами.
• Снижение потерь продукта путем регулировки дозирующих устройств на основе данных, полученных чеквейером.
• Распределение продуктов по весовым зонам для сортировки или фасовки.
• Обеспечение соответствия продукта требованиям заказчика.
• Нетто-взвешивание в системах с массой тары/массой брутто.
• Взвешивание продуктов на входе и выходе технологического процесса для контроля характеристик процесса.
• Обеспечение соответствия требованиям HACCP и других стандартов.
• Измерение и протоколирование параметров производительности технологической линии.

Руководство по эксплуатации AND AD-4961

Технические характеристики системы динамического контроля AND AD4961

Модель

AD4961-2KD-2035

AD4961-6K-3050

max, г

500/2000

6000

Дискретность, г

0,01/0,1

0,1

Погрешность (3 σ)*1, г

0,08/0,18

1

Производительность, шт./мин

320

145

Ширина ленты, мм

200

300

Длина конвейера, мм

350

500

Тип ленты

Уретановая лента

Скорость конвеера, м/мин

15~120

10~80

Максимальные размеры продукта, мм

длина

30~300

80~450

ширина

200

300

Весовой датчик

Тензодатчик

Дисплей

7-дюймовая цветная сенсорная панель (WVGA)

Операционный метод

Сенсорная панель (резистивная пленка), операционные клавиши

Количество запоминаемых позиций

1000 (10 групп х 100 позиций)

Связь с внешними устройствами

ModbusTCP / ModbusRTU / RS-232C/485 (на выбор) / TCP/IP (принтер PostScript) / USB (для принтера PostScript, карта памяти USB, хранение данных, импорт изображений) *3

Внешний вход

Безвольтовый входной 4-точечный контакт

Внешний выход

Релейный 8-точечный выход

Класс пыле-влагозащиты

IP65

Диапазон рабочих температур, °С

-5…+40

Относительная влажность (без конденсации), %

85

Источник питания

Однофазный AC100В-240В (+10% / -15%), 50/60Гц 180ВА

Материал изготовления

Дисплей

ABS

Конвейер

Алюминий (с покрытием alumite) и полиуритановая резина

Блок управления

Нержавеющая сталь

База

Нержавеющая сталь

Габаритные размеры (ДхШхВ), мм

700х660х710-860

1005х736х720-870

Вес, кг

~35

~50

Основные функции и преимущества системы динамического контроля AND AD4961

• Самая высокая точность взвешивания в своем классе. За счет использования новейшего цифрового тензодатчика и высокоскоростного модуля обработки информации в модели AD4961-2KD-2035 реализована точность взвешивания до 0.08г (3σ), в зависимости от формы и состояния продукта и окружающих условий. Высокая точность работы чеквейера позволяет минимизировать пропуск материалов выше установленного веса и таким образом сократить производственные издержки.
• Класс пыле и влагозащищенности IP65 - конструкция полностью отвечает гигиеническим требованиям. Чеквейер можно мыть.
• 7-дюймовая цветная сенсорная жидкокристаллическая панель высокой четкости и интуитивно понятным дружественным графическим интерфейсом. Есть функция голосового управления.
• Импортирование изображений из карты памяти USB. Изображения продуктов можно загружать из карты памяти USB, тем самым ускоряя и упрощая их идентификацию.
• Память чеквейкера способна сохранять до 1000 продуктов. Продукты можно разделить на 10 групп, в каждой группе можно сохранить до 100 продуктов.
• Оптимизация конфигурации работы чеквейера. Ввод параметров производительности устройства или скорости конвейерной ленты позволяет в автоматическом режиме установить оптимальные условия взвешивания, что позволяет добиться высокой точности результатов без ввода многочисленных параметров.
• Функция сохранения истории. Предусмотрена возможность сохранения и вывода на дисплей истории изменений конфигурации. Данная функция, а также функция истории результатов взвешивания, соответствует требованиям программ ХАССП. Результаты взвешиваний запоминаются на карте памяти USB в автоматическом режиме. Фиксируемые данные: дата, время, группа и номер продукта, вес и оценка.
• Пользователи чеквейкера могут быть зарегистрированы и иметь различный статус: [Operation] – Оператор (является настройкой по умолчанию); [Supervisor] – Супервайзер; [Quality Manager] - Менеджер по качеству; [Administrator] – Администратор. За счет присвоения каждому пользователю соответствующего статуса сокращается возможность совершения непроизвольных операций.
• Чеквейкер оборудован картой памяти USB. Для 8 часов работы при максимальной производительности (320 шт/мин) требуется приблизительно 6 Мб памяти. Для круглосуточной работы в течение года требуется приблизительно 7 Гб памяти. Карта памяти должна быть вставлена в соответствующий порт перед началом взвешивания.
• Коммуникация по протоколу Modbus. Для бесперебойной связи с внешними устройствами в устройстве предусмотрен протокол  Modbus TCP. С внешнего устройства можно выполнять, останавливать взвешивание, получать данные и изменять продукт.
• Устройство оборудовано выходами отбраковщика и тревоги, входом для подключения металлодетектора, а также интерфейсами RS-232C, TCP/IPи USB.
• Предусмотрена возможность хранения данных на карте памяти USB и вывод данных на печать.
• Печать гистограмм, графиков X/Rи отчетов производится через принтер PostScriptпо сети Ethernet.
• Предусмотрен вывод отчетов в различных формах, таких как гистограммы, X-графики, R-графики, полные отчеты и т.д.
• Пользователь может наблюдать за колебаниями веса и вносить соответствующие изменения в настройку оборудования.
• Небольшой вес и компактная конструкция устройства. За счет модульной конструкции AD4961 можно быстро и легко устанавливать и перемещать.
• Уникальная модульная конструкция. Система динамического контроля AND AD4961 состоит из четырех основных блоков - загрузочного конвейера, конвейерных весов, блока управления и базового блока, поэтому его сборка не занимает много времени. В случае отказа системы нет необходимости немедленного ремонта всего устройства. Достаточно заменить вышедший из строя модуль - это позволяет сократить время простоя и максимизировать производительность.

Дополнительные опции к системе динамического контроля AND AD4961

• Стойка дисплея AD4961-01 – дисплей устанавливается с противоположной стороны по отношению к обычному расположению. Высота стойки примерно 310 мм от конвейерной ленты.
• Мачта освещения AD4961-02. Дополнительное яркое светодиодное освещение, для ее установки необходимо наличие опции AD4961-01.
• Верхний противосквозняковый экран с антистатическим покрытием AD4961-11 – предназначен для устранения воздействия сквозняков и статических зарядов на результаты измерений. Расстояние между конвейерной лентой и экраном составляет 135мм, рекомендуется использовать вместе с опцией AD4961-12. Материал – поливинилхлорид.
• Нижний противосквозняковый экран AD4961-12 – устраняет отрицательное воздействие сквозняков на результаты взвешиваний, рекомендуется использование вместе с опцией AD4961-11. Материал – нержавеющая сталь.
• Кросс-плата AD4961-13 – устраняет отверстие между входным и весовым конвейером, обеспечивая плавное перемещение продуктов.
• Направляющая AD4961-14 – устанавливается как на входном, так и на весовом конвейерах для смещения продуктов к центру. Предназначена для продуктов шириной 50-100мм. Материал – нержавеющая сталь.

Отбраковщики для AD4961-2KD-2035

• Отбраковщик-флиппер AD4981-2057.
• Отбраковщик-дроппер AD4982-2035.
• Воздушный компрессор со шлангом ? 6мм для подключения к регулятору фильтра отбраковщика. Подача воздуха: 0,5МПа, 0,1НЛ/время.

Отбраковщик для AD 4961-6K-3050

• Отбраковщик-пушер AD 4983-3050.
• Воздушный компрессор со шлангом ? 6мм для подключения к регулятору фильтра отбраковщика. Подача воздуха: 0,5МПа, 0,1НЛ/время.

Устройства для AD4961-2KD-2035

• Модуль взвешивания AD4961-2K-WU. Высокоточный цифровой модуль, оборудован стопорным механизмом, предохраняющим от перегрузок. Подключается к блоку AD4961-CNT. Индекс пыле-влагозащищенности IP65. Кабель в комплекте.
• Двигатель AD4961-2035-MOB для конвейера шириной 200мм. Класс пыле-влагозащиты IP65 при использовании с кабелем АХ-КО4223-080. Для входного и весового конвейера требуется 2 блока.
• Весовой конвейер точного взвешивания AD4961-2035-WCV.
• Цветной дисплей AD4961-DISP – 7-дюймовый цветной дисплей с портом USB, подключается к AD 4961-CNT.
• Блок управления AD4961-CNT (IP65), обеспечивает связь с внешними устройствами. Подключение тензодатчика (AD4961-2K-WU).
• Соединительные кронштейны AD4961-UF – для соединения входного и весового конвейеров.
• Входной ковейер AD4961-2035-ICV.
• База AD4961-2035-FP – состоит из опорных ножек и перекладин. Два комплекта AD4961-UF установлены на базу.
